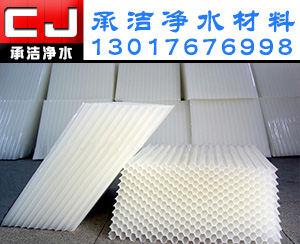

蜂窝斜管填料
发布时间:2015-5-14 17:30:57作者:管理员
您的位置:首页 > 净水填料系列 > 正文



  一、产品简介:

  六角形蜂窝填料材质有聚丙烯(PP)聚氯乙烯(PVC)乙丙共聚和玻璃钢(FRP)四种。组装形式的斜管和直管两种形式。材质有PP、PVc两种。

    斜管主要用于各种沉淀和除砂作用。是近十年来在给排水工程中采用最广泛而且成为一项水处理装置。它适用范围广,处理效果高,占地面积小等优点。适用于进水口除砂,一般工业和生活给水沉淀、污水沉淀、隔油以及尾张浓缩等处理,即适用于新建工程,又适用于现有旧池的改造,均能取得良好的经济效益。

  直管主要用于生物滤池的高负荷生物滤池、塔式生物滤池、淹没式生物滤池(又称接触氧化池)以及生物转盘的微生物载体,对工业有机废水和城市污水进行生化处理。

  二、蜂窝填料主要特点

  斜管特点:

  1. 湿周大,水力半径小。

  2. 层流状态好,颗粒沉降不受絮流干扰。

  3. 当斜管管长为1米时,有效负荷按3-5吨/米2时设计。V0控制在2.5-3.0毫米/秒范围内, 出水水质最佳。

  4. 在取水口处采用蜂窝斜管,管长2.0~3.0米时,可在50-100公斤/米3泥砂含量的高浊度中安全运行处理。

  5. 采用斜管沉淀池,其处理能力是平流式沉淀池的3-5倍,加速澄清池和脉冲澄清池的2-3倍。

  直管特点:

  1、处理效率高于活性污泥法,一般水力负荷为100-200米3/米2日,有机负荷为2000-5000克/米3,因此缩小了占地面积。

  2、 曝气强度低于活性污泥法,且不需污泥回流,故能降低动力消耗及简化管理。

  3、污泥量少,减少了污泥脱水等后处理工作量。

  4、 产生的污泥沉降性好,有利于后段悬浮物的去除。

  5、适应性强,能适应不同水质的范围大,对水质、水量突变的冲击负荷的忍耐力强,维持稳定的处理效果。

       三、蜂窝斜管的主要用途

       主要用于各种沉淀和除砂作用。是近十年来在给排水工程中采用最广泛而且成为一项水处理装置。它适用范围广,处理效果高,占地面积小等优点。适用于进水口除砂,一般工业和生活给水沉淀、污水沉淀、隔油以及尾张浓缩等处理,即适用于新建工程,又适用于现有旧池的改造,均能取得良好的经济效益。

  四、蜂窝斜管(板)填料技术参数一览表(参考)

项目

六角蜂窝斜管填料

六角蜂窝斜管填料

材质

pp

pvc

玻璃钢

乙丙共聚

常用规格 mm

æ35

æ50

æ80

æ35

æ50

æ80

æ35

æ50

æ80

35

50

80

常规片数 /m2

40

32

20

40

32

20

40

32

20

40

32

20

常用片厚 mm

0.5

0.45

0.7

0.5

0.45

0.7

0.5

0.5

0.7

0.5

0.45

0.7

参考重量 kg/m2

21

16

16

31

23

23

41

31

31

33-66

23-46

15-30

单片尺寸 mm

1000×1000×δ

1000×1000×δ

1000×1000×δ

客户自定

成形尺寸 mm

1000×1000×866

1000×1000×866

1000×1000×866

客户自定

产品应用

给水、中水、污水

污水

给水、中水、污水

给水、中水、污水

外观颜色

乳白色

天蓝色

随意定制

乳白色

成型方法

电烙铁烫接

胶粘

胶粘

塑料焊接

产品安装

现场烫接

现场粘接

现场粘接

现场焊接

安装角度

60°

60°

60°

60°

造价

使用寿命

较长

使用频率

常用

极少

使用温度

5~50℃

5~50℃

5~70℃

5~50℃

比重 g/cm3

0.92

1.35~1.46

1.8

0.92

产品特点

柔韧、易漂浮

易老化、发脆、微毒

耐酸、耐碱

耐酸、耐碱、美观

         五、注意事项

        >注意事项

  1、由于斜管填料比重为0.92略小于水,应用æ10mm的螺纹钢或圆钢拉筋固定在填料上方,防止其松动上浮,钢筋和角钢均采用环氧煤沥青防腐。

  2、图示a板必须安装,否则极易造成斜管填料倾斜,甚至倒塌!

  >安装程序

  1、沉淀池底部排泥管安装

  斜管沉淀池安装顺序一般从底部开始,先完成最底部的排泥管道系统的安装,确保排泥管道开孔符合设计要求、固定牢靠,检查无误后,才允许进入下一道安装工序。

  2、完成填料支架安装

  根据斜管沉淀池填料支架安装施工图,先将填料支架安装到位,检查所有焊接结点牢靠、支架强度足以承受填料重量,并在支架表面完成防腐处理;

       六、蜂窝填料烫接:

       现场准备:

       1、烫接电源、电缆准备;

       2、准备好200w电烙铁1支;

       3、操作人员着专业工作服;

       4、操作人员到位、监护人员到位;

       5、提前预留好堆放位置(烫接完体积庞大占很大的空间)。

       烫接操作:

       1、打开斜管填料包装,将第一块斜管填料平方于地面,取第二片斜管填料置于第一片填料之上,检查斜管填料的切口,必须保持60度角,并呈六角蜂窝状,检查无误后开始烫接粘接点;

       2、在六角蜂窝两端所有平面接点全部要烫接,两侧两片平面合缝处要求烫接四点以上,在两片斜管填料平面中间要求焊接四点以上,确保焊接牢固;



以上内容为承洁公司技术部发稿!
